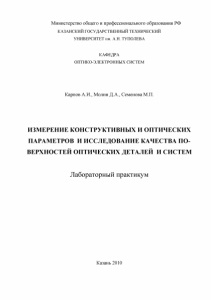

Измерение конструктивных и оптических параметров и исследование качества поверхностей оптических деталей и систем

3.3. с помощью винтов наклона столика 17 скорректировать совпадение автоколлимационного изображения с перекрестием сетки трубы для всех граней призмы и произвести отсчет по лимбу гониометра a j для первой грани. 3.4. Наведение и отсчет al по п. 3.3 повторить 6 раз. 3.5. Вращая предметный столик по часовой стрелке, повторить пп. 3.2-3.4 для всех последующих граней. 3.6. Провести измерения по первой грани и сравнить результаты измере­ ния с первоначальными замерами этой грани. Если имеются расхождения, то для многогранной призмы вычислить поправку на каждое измерение п ^Clj Cli~Clcp ,Clcp ( 4 . 4 ) i = l где Qi - отсчет измерения по i-ой грани; п. - число граней призмы. 3.7. Провести измерения для этих же граней согласно пп. 3.3-3.6, вращая предметный столик против часовой стрелки. 3.6. Вычислить значения углов согласно (4.1)-(4.2) с учетом поправок, значения погрешностей измерения Ai,а , S по формулам (1),(2),(5) и записать их в протокол. Контрольные вопросы 1. В чем состоит принцип измерения углов на гониометре ? 2. Устройство и принцип работы гониометра. 3. Оптическая схема гониометра. 4. Методы измерения углов оптических деталей. 5. Способы измерения углов призм. 6. Какие существуют устройства для измерения и контроля углов оптиче­ ских деталей ? 7. Как произвести отсчет при измерении угла на гониометре ? 8. Как находится поправка при определении углов многогранника ? 49
