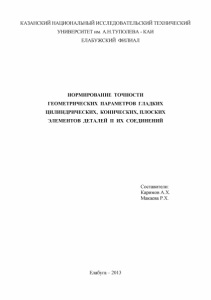

Нормирование точности геометрических параметров гладких цилиндрических, конических, плоских элементов деталей и их соединений

49 Торцевым биением (ЕСА) называют разность наибольшего и наименьшего расстояний от точек реального профиля на диаметре d до плоскости, перпендикулярной базовой оси (рис. 43). Допуск торцевого биения обозначается ТСА. Пример обозначения торцевого биения по ГОСТу 2.308-79 приведён на рис. 44. Базовая ось ;0\ 0.1/фЩ А Рис.43. Схема торцевого биения Рис.44. Допуск торцевого биения на диаметре 20 мм относительно оси поверхности А 0,1 мм Если торцевое биение рассматривается на диаметре d торцевой поверхности, то полное торцевое биение (ЕСТА) определяется по всей торцевой поверхности (рис. 45). Допуск полного торцевого биения - ТСТА. Допуск торцевого и полного торцевого биений приведены в табл. 4 ГОСТ 24643-81 (Приложение 6). Например, для d^ou ^ 25...40 мм по 7-й степени точности ТСА = ТСТА = 12 мкм = 0,012 мм. Торцевое биение наблюдается при отклонении торца от плоскости (отклонение формы) и от перпендикулярности базовой оси (отклонение расположения). Биение и допуск биения в заданном направлении {ECD, TCD) задаётся обычно для конических поверхностей (рис. 46). 1 / 0,01 Рис.45. Допуск полного торцевого биения поверхности относительно оси поверхности 0,1 мм Рис.46. Допуск биения конуса относительно оси отверстия А в направлении, перпендикулярном к образующей конуса 0,01 мм
