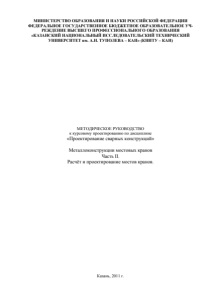

Металлоконструкции мостовых кранов. Ч. 2 : Расчет и проектирование мостов кранов

14 Распределение касательных напряжений от перерезывающей силы вдоль оси у-у опреде- ляются по формуле: , ) ( ) ( ) ( ysJ y QS y x x Q = τ (6.10) где Q – наибольшая поперечная сила балки; S x (у) – статический момент части сечения находящейся выше координаты у относитель- но центра тяжести балки; s(y) – толщина балки в месте с координатой у . Для места приварки горизонтальных листов к стенкам S x будет равен статическому мо- менту полки, а s = 2 s B Касательные напряжения от скручивающего момента: , 2  êð êð Fs M = τ (6.11) где F – площадь прямоугольника, ограниченная осями симметрии стенок и поясных листов. Проверка на прочность заключается в сравнении рабочих напряжений с расчетными со- противлениями (допускаемыми напряжениями): , 2 ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ − = Σ Ã x B B h J M δ σ , 2 ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ + ′ = Σ B y à à B J M δ σ Cy à  ÑÓÌÌ R γ σ σ σ ≤ + = ; Cx кр Q СУММ R γ τ τ τ ≤ + = ; . 3,1 3 2 2 Cy СУММ СУММ ЭКВ R γ τ σ σ ≤ + = (6.12) В опорном сечении (сечение I) рассчитываются касательные напряжения в сечении соответ- ствующем нейтральной оси балки. Касательные напряжения от перерезывающей силы вдоль оси определяются по формуле (6.10) Для оси симметрии S x будет равен статическому моменту поло- вины сечения, а s = 2s B . Касательные напряжения от изгибающего момента определяются по формуле (6.11). Условие прочности в этом случае выглядит следующим образом: τ СУММ = τ Q + τ кр ≤ R х ·γ С . (6.13) Отклонение рабочих напряжений от допускаемых в формулах (6.9), (6.12) и (6.13) не должно составлять более ± 5%, в ином случае сечение балки изменяется в нужную сторону, либо может быть выбрана другая марка стали. 6.8. Проверка местной устойчивости стенок В сжатых поясах потеря устойчивости происходит, когда напряжения сжатия превыша- ют критические значения. Для повышения местной устойчивости вертикального листа, уста- навливают ребра жесткости. Постановка вертикальных и горизонтальных ребер жесткости необходима, если h/s B > 160. В случае если 80 < h/s B < 160 устанавливаются только верти- кальные ребра жесткости, при h/s B < 80 устанавливать ребра жесткости не нужно. Толщину ребра принимают s P > З мм + h /450. Расстояние между ребрами жесткости должно составлять не менее 1,2 h . Расстояние от верхнего горизонтального листа до места приварки горизонтального ребра жесткости должно составлять ( 1 / 4 ... 1 / 5 ) h . 6.9. Проектирование сварных соединений В ходе выполнения курсового проекта необходимо выбрать способы сварки, типы свар- ных соединений, вспомогательные материалы и методы контроля качества сварки. Поясные швы наиболее рационально сваривать сваркой под слоем флюса, для сварки стыковых швов может быть использована ручная дуговая сварки покрытыми электродами. При проектировании сварных соединений необходимо учитывать требования пунктов 12.6…12.13 СНиП II-23-81*. Форму разделки кромок и размеры элементов шва необходимо принимать по ГОСТ 5264, ГОСТ 8713 и ГОСТ 14771. Вспомогательные материалы выбира- ются по таблице 55 СНиП II-23-81*.
