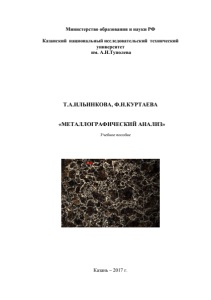

Металлографический анализ

14 Микроструктурный уровень включает дефекты строения кристаллических решеток (точечные и линейные дефекты) с малыми размерами (10 -10 – 10 -7 м). К этому уровню следует отнести и наноструктуры (10 -9 м). Основными методами исследований микроструктурных дефектов (вакансий, смещенных и внедренных атомов, отдельных дислокаций) являются рентгеноструктурный анализ, высокоразрешающая трансмиссионная (просвечивающая) электронная микроскопия, туннельная и автоионная микроскопия и др. Эти современные методы исследования позволяют исследовать объекты при увеличениях до 2 000 000 х. Пластическая деформация на микроструктурном уровне описывается классической теорией дислокаций, которая успешно учитывает реальные микродефекты, но при этом значительные трудности возникают в количественных расчетах внутренних напряжений, которые называют напряжениями третьего рода , уравновешивающиеся в объеме кристаллической решетки. Мезоструктурный уровень является промежуточным размерным интервалом (10 -7 – 10 -3 м) между макро и микроуровнями и одновременно связывает их в единый структурно-физический ряд. Мезоструктура - это структура внутри зерна: дислокации и их ансамбли, дисклинации, блоки, фрагменты, ячейки, полигоны, их размеры и ориентация. Основными методами исследований мезодефектов является просвечивающая электронная микроскопия, использующая увеличение объекта от 2 000 до 20 000х . Напряжения, вызывающие возникновение дефектов структуры на этом уровне – это напряжения второго рода, уравновешивающиеся в объеме зерна. Методы исследования структур желательно использовать в связи с другими методами исследования свойств материалов: механическими, физическими и др.
